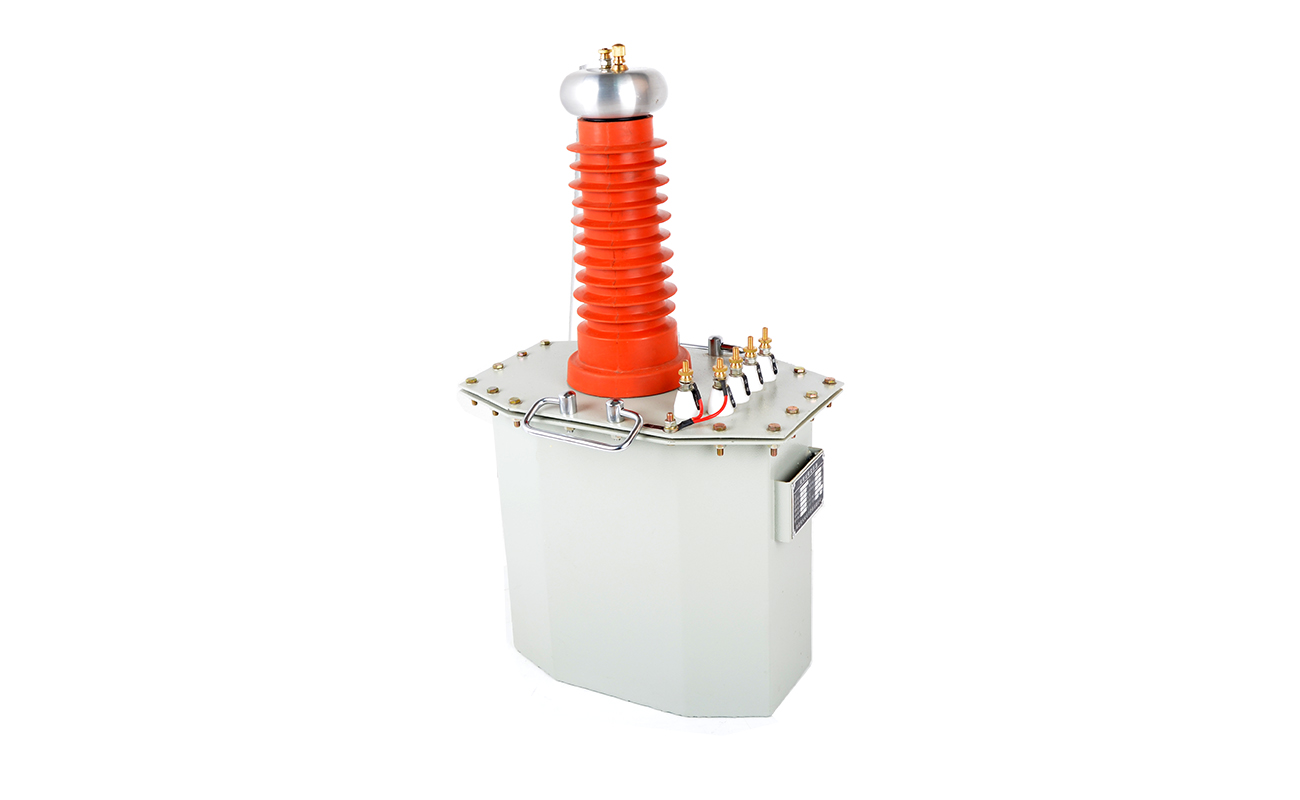

油浸式試驗變壓器在我們電力試驗中應用是特別廣的，它多適用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力等，其體積小、質量輕，穩定性好。我們?cè)谶x擇試驗變壓器容量時，又該如何選擇合適的呢？今天就給大家分析下。
試驗變壓器的容量選擇：
1.標稱試驗變壓器容量 Pn的確定公式：Pn=k*Vn^2*ω*Ct*10^-9
式中：Pn——標稱試驗變壓器容量(kVA)
Vn——試驗變壓器的額定輸出高壓的有效值(kV)
k ——安全系數。k≥1，標稱電壓 Vn≥1MV 時，k=2；標稱電壓較低時，k 值可取高一些。
Ct——被試品的電容量(pF)
ω——角頻率，ω=2πf， f——試驗電源的頻率
2.被試設備的電容量 Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。
典型數據如下：
簡單的棒式或懸式絕緣子 幾十微法
簡單的分級套管 100~1000pF
電壓互感器 200 ~ 500pF
電力變壓器 < 1000kVA ~1000pF
> 1000kVA 1000~10000pF
高壓電力電纜和油浸紙絕緣 250~300pF/m
氣體絕緣 ~60pF/m
封閉變電站，SF6氣體絕緣 100~10000Pf
3.對于不同的試驗電壓 Vn，選擇不同的(適當?shù)?安全系數 k。
以下列出不同的 Vn所選用的 k 值供參考。
Vn =50~100kV k = 4
Vn =150~300kV k = 3
Vn > 300kV k = 2
當我們了解了上述公式原理后，我們?cè)谶x擇油浸試驗變時候就知道如何選擇合適容量的了，這樣讓我們實際試驗過程才能夠更加準確方便。
湖北儀天成電力設備有限公司
2023年10月07日
