在電力系統中，高壓開關設備是重要的電氣設備，它的運行狀況直接影響著電力系統的安全、穩定和經濟運行。因此，對開關設備的動特性進行測試和研究是十分必要的。我國對高壓開關動特性測試技術有較高的研究水平，但是目前在檢測手段和測試方法上仍然存在一些問題，導致國內對開關動特性測試技術研究處于較低水平。本文介紹了高壓開關動特性檢測裝置的用途、結構、工作原理及試驗方法，并結合目前國內使用現狀指出了國內開發該裝置所存在的問題。開發一套能滿足實驗室和現場實際需求的高壓開關動特性檢測裝置具有重要意義。
檢測裝置用途：
高壓開關動特性檢測裝置主要用于研究和試驗高壓開關設備的動特性，為開關的故障診斷和故障分析提供數據依據。該裝置采用單片機作為控制核心，主要完成以下功能：
（1）接收到的各種信號進行分析處理，給出相應的控制量輸出；
（2）自動采集、存儲和處理高壓開關設備的各種信號；
（3）對采集到的數據進行計算、繪圖和打印，生成各種報表；
（4）根據用戶要求，實現對測試結果進行分析處理。
結構：
高壓開關動特性檢測裝置由高壓開關試驗用電、電流互感器、開關操動機構、電源控制及顯示、數據存儲系統等部分組成。試驗用電主要由三相交流電源供電，其輸出電壓為220V （單相220V）。試驗用電流互感器主要由三芯高壓絕緣柱及二次繞組組成，其輸出電流為500A，測量精度為0.1A。
開關操動機構是高壓開關動特性檢測裝置的核心部分，它由電流互感器、控制電路、操動機構等組成。開關操動機構主要包括合閘機構、分閘機構和保持機構，其中合閘機構是采用手動操作的方式進行合閘動作，分閘機構是采用自動控制方式進行分閘動作，保持結構用于開關在分合閘過程中的保持。
工作原理及試驗方法：
本裝置使用的是三相同步采樣，在高壓開關的主回路中，當電流從A相流入到B相時，會有一定的電流產生，然后在高壓開關主回路中會形成一個與A相和B相極性相反的電流分量（即C相），該電流分量可以使斷路器在分合閘過程中保持其固有的動作特性不變。本裝置使用三相同步采樣，會使開關產生機械振蕩，使其在合閘時不能保持固有的動作特性不變，這種機械振蕩現象對開關的電氣特性影響較小。

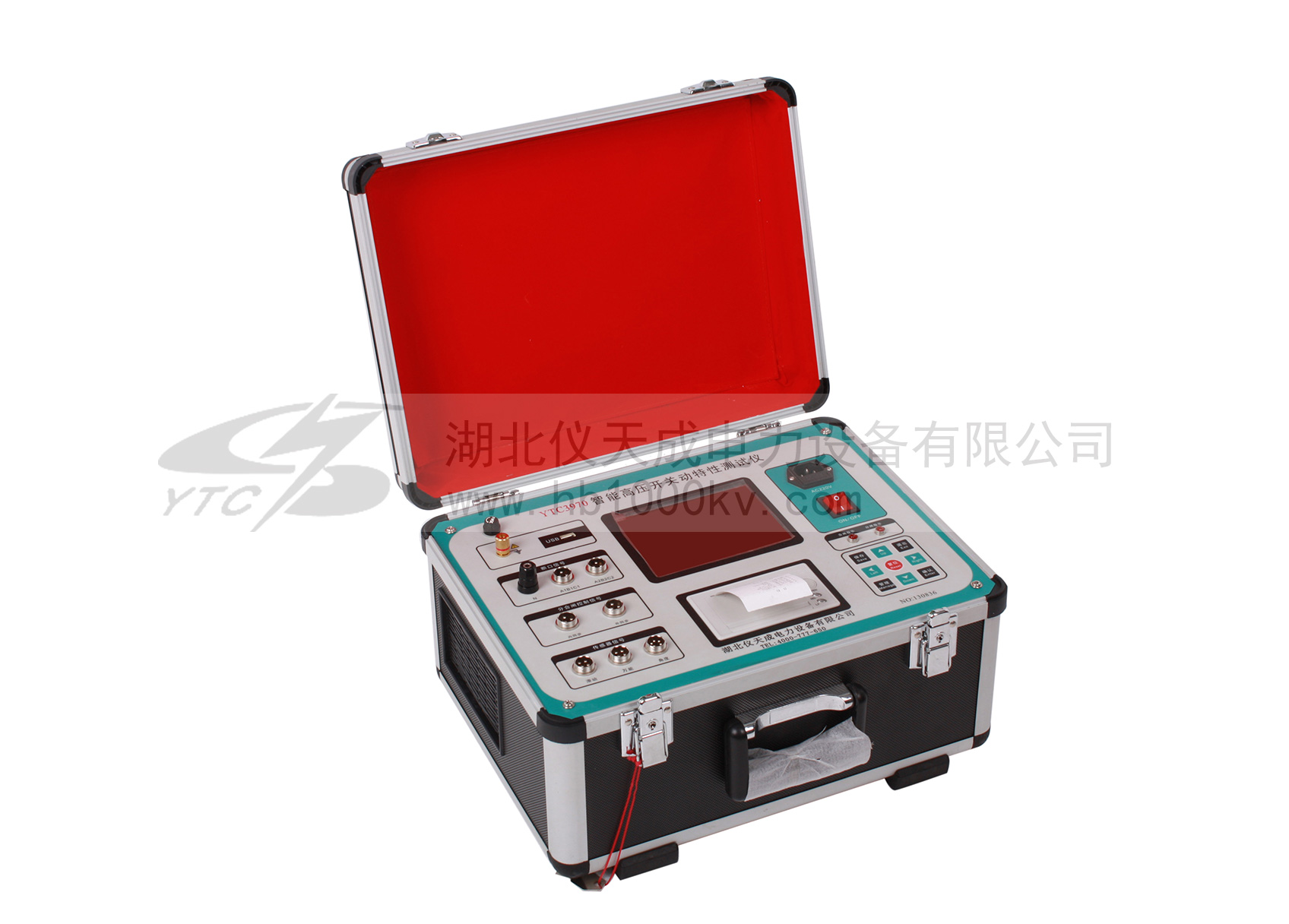

斷路器動特性分析儀能很好的實現對高壓開關動特性進行檢測，在目前國內已有的動特性檢測裝置中，該裝置有其獨特的優點。隨著我國電力系統建設的不斷發展和完善，對高壓開關動特性檢測技術的要求也越來越高，因此開發出能滿足實驗室和現場實際需求的高壓開關動特性檢測裝置具有重要意義。
